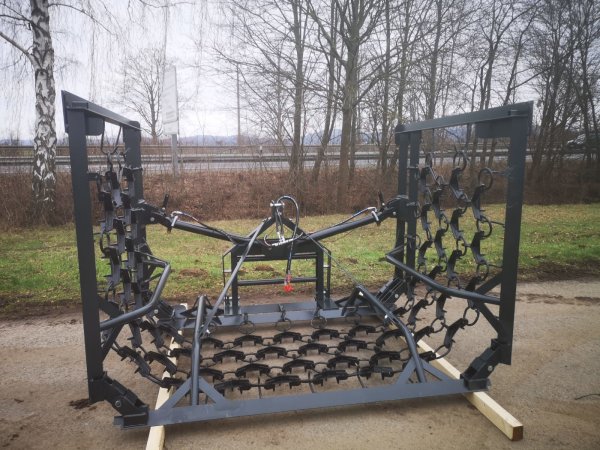

Der hier angebotene Bausatz einer 5m Wiesenschleppe zeichnet sich durch Ihre stabile und massive Bauweise aus.
Der Aufbau ist wie folgt: 2 Reihen 80 x 80 x 6mm Winkelstahl, 4-Reihiges Schleppnetz mit 1,7 kg schweren Kombi-Schleppsternen (glatte und zackige Seite), Abschlusswinkelstahl 80 x 80 x 6mm Winkelstahl.
Alle verbauten Flachstähle zur Versteifung und Stabilisierung sind 10mm dick. Die Rohre zwischen den vorderen und hinteren Winkelstählen haben folgende Maße: d = 50 x 4mm. Die Gleitschuhe sind aus 8mm starkem Material und fest an allen 4 Ecken und 4x in der Mitte verschweißt.
Das Schleppnetz ist vorne in Schekeln fest verankert, sowie hinten und seitlich in 15mm dicken Rundstahlhaken eingehängt. Durch die Befestigung in den Schekeln, ist ein Lösen des Netzes aus dem Rahmen unmöglich.
Der Aufnahmebock ist vierfach am anthraziten Schlepprahmen befestigt (siehe Foto) = Flachstahl – Befestigung am Rahmen – U-Stahl – Befestigung am Rahmen (dargestellt von außen nach innen). Befestigt wird der Aufnahmebock am Schlepprahmen mit 30mm Bolzen. Des Weiteren ist der Aufnahmebock nach hinten mit 2 Flachstählen verstrebt.
Die 6 Scharniere sind aus 10mm starkem Material gefertigt. Des Weiteren sind 4mm starke Überlappungsbleche an dem vorderen und hinteren Winkelstahl unter geschweißt, um die Verwindungssteifigkeit noch weiter zu erhöhen.
Die doppelwirkenden Hydraulikzylinder sind fest am Aufnahmebock und am Schlepprahmen (Langloch) befestigt. Die Aufnahmen am Schlepprahmen sind großflächig aufgeschweißt. Um das ausklappen bei der Fahrt zur Wiese zu vermeiden, sind federgesicherte Doppelhaken am Ende der Hydraulikzylinder montiert.
